Le mod « Afficheur LCD » permet d’afficher le rapport engagé par la boîte de vitesse, ainsi que différentes informations de fonctionnement (mode H, séquentiel, inversé etc).

Sommaire

  1. Liste de course
  2. Le Cablâge
  3. Le code
  4. Les fichiers 3D

1) Liste de course

Le mode « Afficheur LCD » nécessite

  • Un écran LCD AZDelivery 8×8 (Amazon)
  • Connecteur GX12 3 pin (Amazon, Aliexpress)
  • 4 vis DIN7991 M4x20 (inclus dans le kit de vis de la boîte)
  • 2 vis DIN912 M6x10
  • Fils et connecteurs dupont (Déjà présent dans la liste principale)

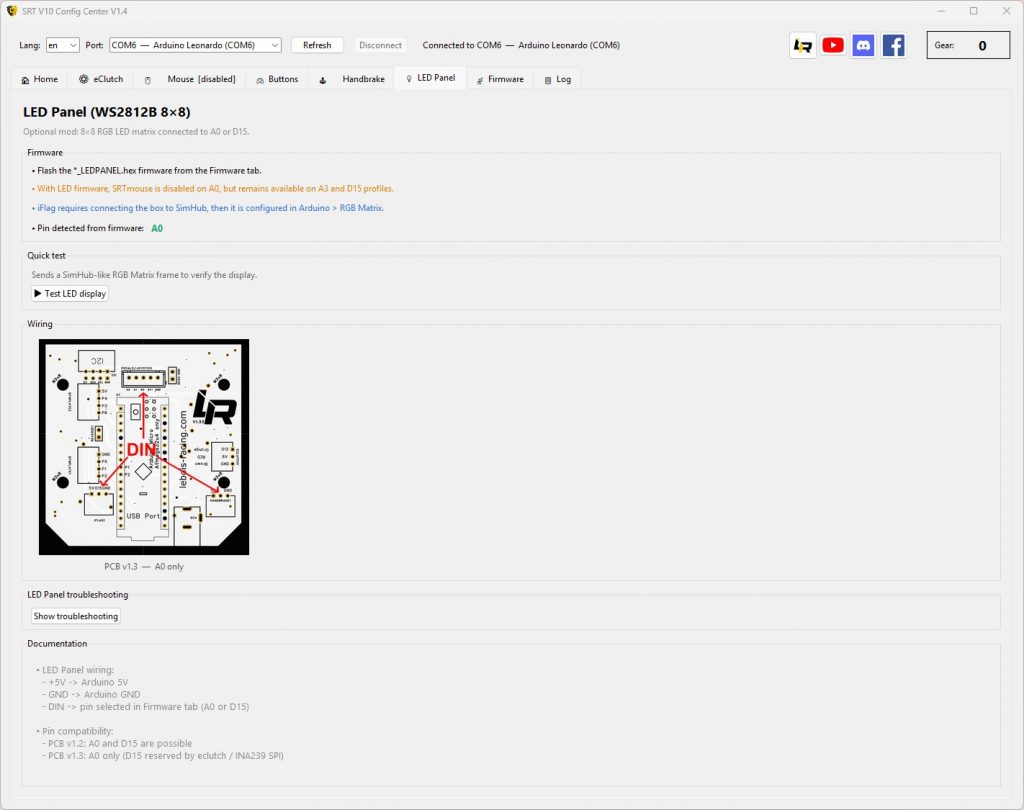

2) Câblage

Le câblage est simple : Il y a 3 pins d’entrée sur le PCB :

  • le 5V va au 5V
  • Le GND (ground) va à la masse
  • Le Din (DataIn) va au pin 2 de l’arduino



3) Le code

Dans le code, il n’y a pas grand chose à faire. Il suffit de :

1 – Ajouter les 4 librairies disponibles ici. Après le téléchargement et l’extraction, ouvrir le logiciel Arduino, aller dans Sketch>Inclure une librairie>Ajouter une bibliothèque ZIP et de sélectionner une par une les 4 librairies

2 – Activer le mod LedPanel : remplacer //#define LEDPANEL par #define LEDPANEL

4) Les fichiers 3D

Les fichiers sont sur Thingiverse.
