Découvrez la meilleure boîte en H pour le sim racing ! Cerise sur le gâteau : c’est un projet DIY simple et accessible !
Sommaire
1) Présentation
2) Comment commencer
3) Liste de course
4) Fichiers 3D
5) Assemblage
6) Code Arduino
7) Mods
1)Présentation de la boîte:
Ma boîte est terminée. Beaucoup de plaisir lors de la construction. Très enrichissant. Eclutch, bouton plate,joystick…ça fonctionne très bien.
La meilleure boîte au monde :
- Boîte en H 6 vitesses + marche arrière
- Séquentiel (on passe de l’un à l’autre en 3 secondes)
- Mode embrayage (optionnel) : si on enfonce pas la pédale d’embrayage, la boîte reste bloquée (désactivable à l’aide d’un bouton).
- Multiples points de fixations (par en-dessous et par le côte)
- Ressenti avant-arrière et gauche-droite réglable
- Adaptateur pour y monter un frein à main
- Possibilité de brancher des pédales dessus
- Possibilité de monter dessus un panneau led reconnu par Simhub
La documentation de la V10 est disponible sur cette page.
N’hésitez pas à demander de l’aide sur le Discord!
2) Comment commencer
Toute la documentation est sur cette page.
3)Liste de course de la boîte
La liste de course est disponible ici. Le deuxième onglet est en français.
4) Fichiers 3D de la boîte
Il n’y a qu’une seule version de Body2, qui est prévu pour acceuillir le mod eClutch. Le mod eClutch et sa liste de course sont documentés à part, voir 7) Les Mods
Chaque fichier contient une consigne d’impression sous la forme rxxixx. Le premier nombre est la précision, le second le remplissage. Par exemple r02i30 signifie précision de 0,2 et remplissage à 30%. Il est utile aussi de doubler l’épaisseur des murs, notamment pour les body.
La mention “support” indique qu’il faut des supports… Le numéro qui suit est l’angle de porte-à-faux à renseigner dans Cura
La mention “iron” indique qu’il est conseillé d’activer l’ironning (repassage) afin d’obtenir une surface supérieure parfaitement lisse. C’est notamment recommandé pour front et rear crank.
Je recommande aussi d’activer l’adhésion pour éviter le warping (pièce qui se décole du support).
Toutes les pièces sont dans l’orientation idéale pour l’impression.
Vous y trouverez aussi des un fichier step qui vous permettra d’intégrer les vérins dans vos CAO.
Télécharger les fichiers 3D Disponible sur le store Lebois Racing5) Assemblage de la boîte
La V10 suit le même principe que la v9 dont les vidéos sont ici. Les vidéos de la V10.

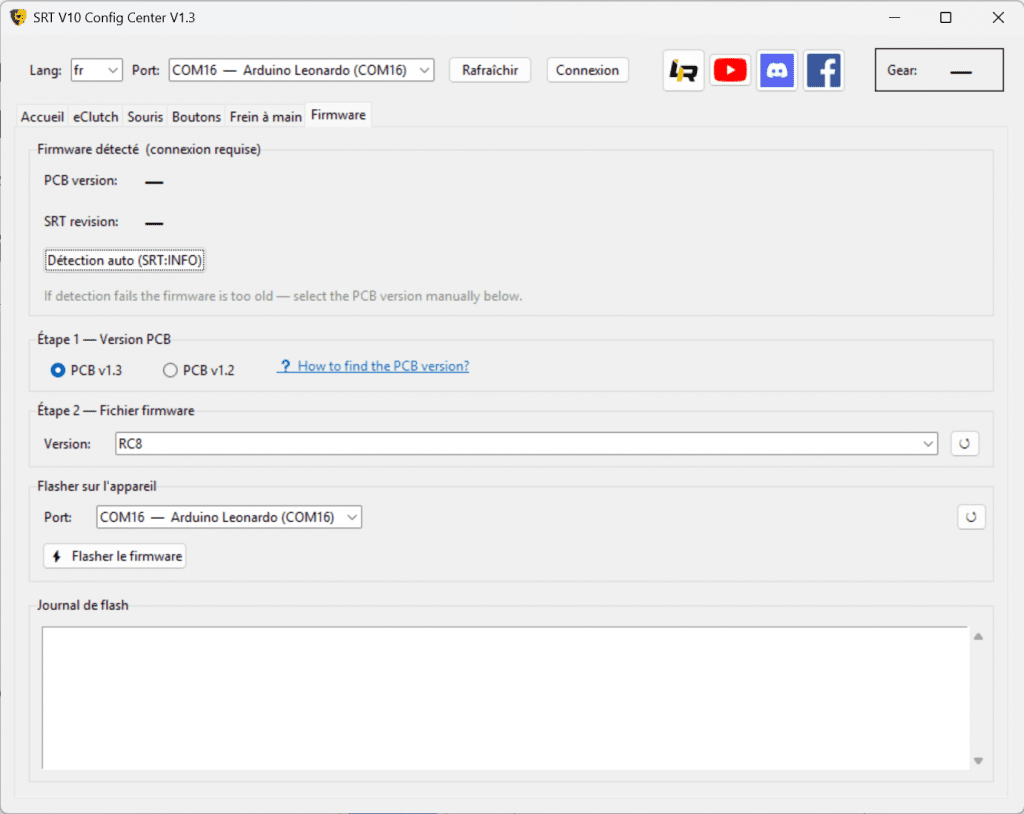

6) Code Arduino
Le dernier code arduino est disponible sur cette page.
7) Les mods
Chaque mod possède sa documentation dédiée. Il est recommandé de commencer par fabriquer une boîte sans mod avant d’ajouter des mods.
- Le mod eClutch : https://lebois-racing.fr/mod-srt-eclutch-boite-de-vitesse-v10
- Le mod button plate : https://lebois-racing.fr/mod-button-plate
- Le mod Iflag panneau led : https://lebois-racing.fr/mod-afficheur-lcd
- Le mod button box : https://lebois-racing.fr/mod-button-box-wip
- Le mod Joystick : https://lebois-racing.fr/mod-joystick
- Le frein à main : https://lebois-racing.fr/mod-frein-a-main
Vous pouvez par ailleurs retrouver toutes les mods développés par la communauté en remix du projet sur Thingiverse.
